本试验设备禁止:
易燃、爆炸、易挥发性物质试样的试验及储存
腐蚀性物质试样的试验及储存
生物试样的试验或储存
强电磁发射源试样的试验及储存 |

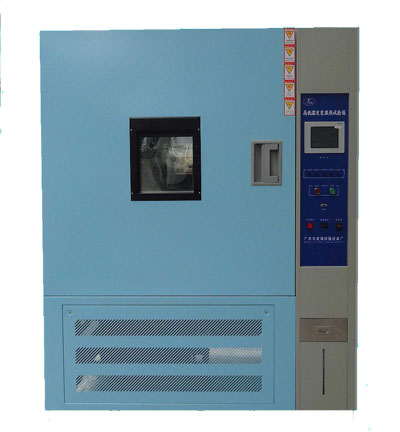

设备型号 |
BC-100L型 |
工作室尺寸 |
长×宽×高400×500×500mm |
外型尺寸 |
长×宽×高900×1000×1650mm |
总功率 |
约7.5KW |
主要性能参数
|
温度范围 |
-40℃~+150℃ |
温度偏差 |
≤±2.0℃ |
温度波动度 |
≤±0.5℃ |
湿度范围 |
20~98% R.H |
湿度偏差 |
≤±1.5%R.H |
湿度波动度 |
≤±1.5%R.H |
升降温速率 |
升温时间 |
-40 ~ 150℃≤40min以内(设备空载时) |
降温时间 |
+60 ~ -40℃≤70min以内(设备空载时) |
|
温湿度可控范围
(温湿度设定范围图)
可程式温湿度控制器
|
显 示 器 |
5.7”320×240点阵彩色液晶显示。(韩国TEMI880) |
运行方式 |
定值或程序 |
设定方式 |
中文菜单,触摸屏方式输入 |
程序容量 |
可储存120组、1200段试验程序 |
程序长度 |
每组程序最多99段 |
循环次数 |
每个程序段可循环999次 |
设定范围 |
温度:-50℃℃~+150℃ |
湿度:0~99.9%RH |
时间::0~99小时59分钟 |
分 辨 率 |
温度:0.1℃ |
湿度:0.1%RH |
时间:0.1min |
输入 |
PT100铂电阻 |
通讯功能 |
另配一个RS232/485接口. |
附属功能 |
报警显示功能(提示故障原因),停电保护功能,上、下限温湿度报警功能,定时功能(自动启动及自动停止),自诊断功能。 |
测量数据采集 |
PT100铂电阻 |
箱体材质 |
内箱材料 |
SUS304不锈钢板 |
外箱材料 |
SUS304不锈钢板 |
绝热材料 |
硬质聚氨酯泡沫+玻璃纤维 |
门 |
单门,配观察窗、照明灯,左铰链右把手 |
加热加湿系统 |
加热器 |
镍铬合金电热丝式加热器
加热器控制方式:PID控制方式,使用无触点等周期脉冲调宽SSR(固态继电器) |
加湿器 |
浅槽电加热加湿方法
不锈钢铠装电加热器
加湿器控制方式:PID控制方式,使用无触点等周期脉冲调宽SSR(固态继电器)
水位控制装置,加热器防干烧装置 |
制冷系统 |
制冷压缩机 |
原装法国进口“泰康全封闭活塞式压缩机” |
制冷方式 |
机械压缩采用复叠制冷系统制冷 |
冷却方式 |
风冷 |
蒸发器 |
鳍片式多段式 |
蒸发冷凝器 |
钎焊板式换热器 |
冷凝器 |
风冷冷凝器 |
制冷机控制方式 |
控制系统的PLC(可编程逻辑控制器)根据试验条件自动选择并自动调节制冷机的运行工况
冷凝压力调节阀
蒸发压力调节阀
压缩机回气冷却回路
能量调节回路 |
制冷剂 |
采用绿色环保制冷剂R404A和R23作为本制冷系统的制冷介质 |
主要制冷配件 |
主要制冷配件: 电磁阀(日本鹭宫)、过滤器(美国丹佛斯)、 等均采用进口名牌产品。 |
安全保护装置 |
漏电保护器 |
压缩机超压保护器 |
箱内超温保护器 |
压缩机过热保护器 |
风机过热保护器 |
压缩机过流保护器 |
相序保护器 |
水路系统保护器 |
供水系统 |
供水方式 |
水泵提升 |
|
储水箱 |
内置水箱1个40L |
|
水质 |
清洁纯净水(洁净自来水也可) |
空气调节通道A |
离心风机:2个 |
|
加热器、蒸发器(兼除湿器)、给排水口、干球温度传感器
加湿器、防干烧器、湿球温度传感器、湿球水槽 |
试验箱标准配置
|
观察窗:透明电热膜中空钢化玻璃1个(位于门上)
可视范围约:280mm×350mm,包含照明灯遮挡范围。 |
引线孔:φ50mm 1个(位于箱体左侧) |
门上备室内照明灯: 36W/220V 1个 |
移动脚轮:4个 |
测试孔:机体左侧50 mm孔1只,附不锈钢孔盖1只,硅胶塞头1只。 |
电源线5m |
样品架:不锈钢样品架2层,承重(均布):25kg/层
(箱内样品累计总承载不超过:100kg) |
使用条件 |
电源 |
○AC380V 三相四线+保护地线;
○电压允许波动范围:AC380V ±10%
○频率允许波动范围:50Hz ±0.5 Hz
○保护地线接地电阻小于4Ω;TN-S方式供电或TT方式供电 |
使用环境 |
温度:5℃~35℃,相对湿度:≤85%RH |
场地 |
○地面平整,通风良好,不含易燃、易爆、腐蚀性气体和粉尘
○附近没有强电磁辐射源
○设备周围留有适当的维护空间 |
满足标准 |
GB10586-2006湿热试验箱技术条件 |
GB10589-2006 低温试验箱技术条件 |
GB10592-2006高低温试验箱技术条件 |
GB11158-2006 高温试验箱技术条件 |
GB/T2423.1-2001(IEC68-2-1) 试验A:低温试验方法 |
GB2423.2-2001(IEC68-2-2) 试验B:高温试验方法。 |
GB2423.3-93(IEC68-2-3)试验Ca恒定湿热试验方法。 |
GJB360.8-87(MIL-STD-202F) 高温寿命试验。 |
GJBl50.3-86(MIL-STD-810D) 高温试验方法。 |
GJBl50.4-86(MIL-STD-810D) 低温试验方法。 |
GJBl50.9-93(MIL-STD-810D) 湿热试验方法。 |
GB/T 2423.3-1993 试验Ca:恒定湿热试验(仅湿热型) |
GB/T 2423.4-1993 试验Db:交变湿热试验(仅湿热型) |
GJB 150.9-1986 湿热试验(图1),仅湿热型) |
GB/T5170.2-1996 电工电子产品环境试验设备基本参数检定方法 温度试验设备 |
GB/T5170.5-1996 电工电子产品环境试验设备基本参数检定方法 湿热试验设备 |
注:我公司是上面蓝色字体国家标准的主要起草单位 |
售后服务 |
设备保修期三包壹年,终身维修。从交付使用之日起进行壹年保修(天灾、电力异常、人为使用不当、保养不当造成之损坏外,本公司完全免费维修)。对于超过保修期 的服务,将收取相应成本费用。
设备在使用过程中出现的问题在24小时内作出反应,并及时委派维修工程师、技术人员及时处理,解决问题。 |
供方免费为买方操作人员与维修人员培训,一般2~3人。 |
超过保修期后供方的设备发生故障时,供方提供有偿服务。(酌情收取费用) |
