产品名称： 工具显微镜
|
|
详细信息
|

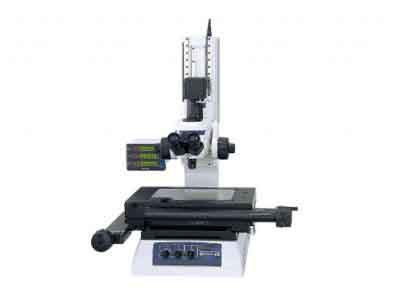

工具显微镜MF-B1010B
2轴型 (X, Y) 型号 MF-A505B MF-A1010B MF-A2010B MF-A2017B MF-A3017B MF-A4020B
货号 176-561A 176-562A 176-563A 176-564A 176-565A 176-566A
3轴型 (X, Y, Z) 型号 MF-B505B MF-B1010B MF-B2010B MF-B2017B MF-B3017B MF-B4020B
货号 176-581A 176-582A 176-583A 176-584A 176-585A 176-586A
调焦方式 手动调焦（粗调焦：10mm/rev 微调焦：0.1mm/rev)
测量方法 线性导轨和电子光栅尺
物镜 标配 3X (375-037)
选配 1X, 5X, 10X, 20X, 50X, 100X
轮廓照明 带有可调整光圈的远心照明系统
卤素灯泡(12V 50W)
光强度可调，无级亮度调整
表面照明 带有可调整光圈的科勒照明系统
卤素灯泡(12V 50W)
光强度可调，无级亮度调整
Z轴 移动范围 150mm (6”) 220mm (8.7”)
聚集 手动调焦（粗调焦：10mm/rev 微调焦：0.1mm/rev)
示值精度 (5+0.04L)um L为测量长度 （20˚C时）
XY工作台 测量范围 50x50mm 100x100mm 200x100mm 200x170mm 300x170mm 400x200mm
移动装置 带有快速移动开关装置
测量精度 (2.5+0.02L)um L为测量长度 JIS B7153 （20˚C时）
旋转角度 - - - ±5° ±5° ±3°
最大工件高度 150mm (6”) 220mm (8.7”)
最大工件重量 10kg (22lbs) 20kg (44lbs) 15kg (33lbs)
分辨率 0.001mm/ 0.0005mm/ 0.0001m/ .0001”/ .00005”/.00001”
数据输出 RS-232数据输出端口
电源 100/110/120/220/240V AC, 50/60Hz
重量 65.5kg 65.5kg 69.5kg 130kg 138kg 144kg
可选配件 光纤照明装置，QM-DATA数据处理器，电子聚集系统，QSPAK视像测量软件 |
|
|
|
|
