变频器专用测量仪

产品名称:  变频器专用测量仪





详细信息

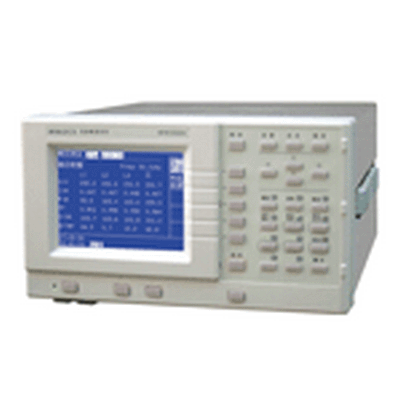

变频器专用测量仪8962C1
■针对变频电源和变频电机等设备测试所制作的仪表。
■测试仪采用高速、流水线结构的全新内核、运算速度可达100MIPS,同时配备了速度为200k的高速A/D进行采样。
■设计广泛采用了高度集成芯片,使得整个仪表内部结构紧凑、简单。同时提高了整机的高可靠性和准确度。
■320X240大屏幕液晶显示
■RS232/485通讯接口
本仪表带有500Hz和5kHz滤波器,在测量变频电机或电压信号较差时可以选择对电压电流信号进行滤波,去掉高次谐波的影响。
变频器输出的波形一般是经过调制后输出的,如果不进行电压滤波,电压波形会非常杂乱,数值偏大且不稳定。使用滤波后,波形会显得比较顺滑,数据也会稳定。
未滤波的变频器输出的电压波形,如下图:

滤波后的变频器输出的电压波形,如下图:

变频器输出的测试图例


测试功能
测 试 参 数 说 明
稳态测量
三相电压(5~600V)、三相电流(0.03~5.0)、有功功率、无功功率、视在功率、
功率因数、频率(5~800Hz)、电能及累计电能时间、电压不平衡度
谐波分析
电压电流:总谐波,128次谐波,电话谐波因数,电话干扰系数,电压偏离系数
记录功能
最多65536条稳态数据记录,4个电压,4个电流,4个功率以及总功率因数和频率
保护功能
当测试的电压、电流大于设定上限或低于设定的下限时,仪表进行报警输出
瞬态测试
以20mS为采样间隔计算电压,电流,功率,频率;
可捕捉瞬态测试开始后12秒内各参数的最大值,最小值;并绘制12秒内数据曲线。
录    波
4种模式记录对电压或电流进行录波,记录时间2-17秒。
