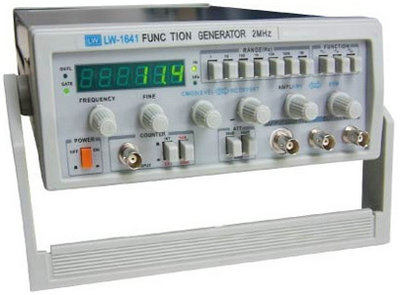

2MHz 函数信号发生器

产品名称:  2MHz 函数信号发生器





详细信息

1、产生的频率0.1Hz~2MHz可选。
2、输出波形:正弦波、三角波、方波、斜波、正向或负向脉冲波、锯齿波等
3、TTL/CMOS可以OUTPUT 作同步输出
4、失真10Hz~100KHz, 小于1%
5、频率响应0.1Hz~100KHz,不大于±0.5dB.
6、计频1Hz~30MHz
         型号
LW-1641
LW-1642
LW-1643
LW-1645
         频率
0.1Hz~2MHz
0.1Hz~5MHz
0.1Hz~10MHz
0.1Hz~15MHz
         输出阻抗
                     50Ω±10%
         振幅
                     不小于20vp-p(空载)
         直流电压
                     0~±10V连续可调
         对称范围
                     90:10—10:90
         方波前沿
<100ns
<50ns
<35ns
<35ns
 正弦波特性
   失真度
               小于1%(10Hz~100KHz)
   频响
               0.1Hz~100KHz不大于±0.5dB
               100KHz~5MHz(LW-1642) 不大于±1dB
               100KHz~2MHz(LW-1641) 不大于±1dB
TTL/CMOS输出
   电平
    TTL脉冲低电平不大于0.4V,高电平不小于3.5V,CMOS脉冲波低电平不大于0.5V,高电平5V~14V连续可调。
 上升的时间
<100ns
<100ns
<100ns
<100ns
  VCR输入
 输入电压
               -5V~0V±10
 最大压控比
               1000:1
 输出信号
               DC-1KHz
  频率计
 测试范围
               1Hz~1KHz≥10vp-p
 输入阻抗
               不小于1MΩ/20F
 灵敏度
               100mVrms
 最大输入
               150V(AC+DC)
 输入衰竭
               20dB
 精度
               小于0.003%±1字
 电源
               220V/110V±10%  50Hz/60Hz
           尺寸
               270×225×90mm
           重量
               约2.5Kg
