实时信号分析仪(机器振动、人体和低频振动测量)

产品名称:  实时信号分析仪(机器振动、人体和低频振动测量)





详细信息

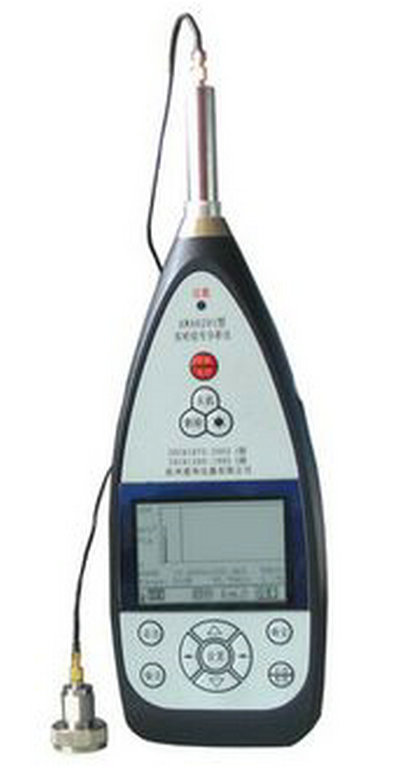

实时信号分析仪(机器振动、人体和低频振动测量) AWA6291
概 述:当AWA6291配置不同加速度传感器和相应软件后,可用于机器振动、人体响应振动测量、住宅建筑室内振动测量和轨道交通引起建筑物振动测量。
特 点:
● 同时测量a、v、s三种振动量的有效值、峰值、峰峰值;
● 可进行积分测量,计算并显示振动的等效值;
● 可选配FFT分析和1/3 OCT分析。
主要技术性能:

机器振动测量

人体响应振动测量

低频振动测量(新产品)

软件配置

振动FFT分析软件包(S 6291-02406)

振动1/3 OCT分析软件包(S 6291-02305)

人体振动分析软件包(S 6291-01107)

低频1/3 OCT分析软件包(S 6291-01010)

符合标准



GB/T 23716-2009(ISO 8041:2005)

全身振动测量符合ISO 2631标准,手传振动符合GB/T 14790.1(ISO 5349-1),GBZ/T 189.9

GB/T 50355-2005

JGJ/T 170-2009

传感器

AWA84106型压电加速度计,电荷灵敏度:≈2.5 pC/m·s-2

全身振动:三轴向座垫式传感器

手传振动:CA-YD-181或CA-YD-182

AWA14400型压电加速度计,灵敏度:40 mV/ m·s-2,质量:550 g

频率范围

加速度:2 Hz ~ 20 kHz

速度:2 Hz ~ 1.5 kHz

位移:2 Hz ~ 200 Hz

全身振动:0.5 Hz~80 Hz

手传振动:8 Hz~1 kHz

0.63Hz~250 Hz±1 dB

测量范围

加速度:0.05~5000 m/s2

速度:0.5~50000 mm/s

位移:5 μm~500 mm

全身振动:48 dB~158 dB(以10-6 m/s2为参考)

手传振动:100 dB~190 dB(或0.1 m/s2 ~3160 m/s2

总值振级:48 dB~158 dB(以10-6 m/s2为参考);

1/3倍频带振级:40 dB~158 dB

频率计权

加速度a,速度v和位移s

全身振动:并行Wb、Wc、Wd、We、Wj、Wk、Wm

手传振动:Wh、BL(带限)



检波器

并行有效值、峰值、峰峰值

并行有效值、峰值

并行有效值、峰值

时间平均方式

并行(同时)指数平均、线性平均

时间平均常数

125 ms、1 s、8 s

主要测量指标

FFT分析:对机器振动信号进行实时512点实时FFT分析(可看到200条谱线),加速度、速度、位移测量。

1/3 OCT分析:测量机器振动的加速度、速度和位移的,12.5 Hz~16 kHz中心频率下的1/3 OCT频带加速度、速度和位移值。

全身振动测量:并行(同时)频率计权Wb、Wc、Wd、We、Wj、Wk、Wm和时间平均的瞬时值、最大值、最小值、等效值、累计分布值等。

手传振动测量:并行(同时)频率计权Wh、BL(带限)的瞬时值、最大值、最小值、等效值、4小时等效值、8小时等效值

1/3 倍频带的振级、WZ,WK计权振级,总值振级及用户自定义频率计权振级

1/3 倍频程数字滤波器的中心频率0.63 Hz~250 Hz

显示分辨率

4位有效数

0.01 dB

基本测量误差

5 %(15.92 Hz为参考频率)

0..5 dB(参考频率处)

显示器

240×160点阵LCD显示器,有LED背光

积分测量时间

1 s到24 h分档或任意设定

级线性范围

大于90 dB

采样频率

FFT:48 kHz、24 kHz、12 kHz、6 kHz、3 kHz、1.5 kHz、750 Hz

全身振动测量:750 Hz;

手传振动测量:12 kHz

750 Hz

数据存贮

最多12288组,也可将测量结果转存到U盘

64  kB的FLASH可以保存128组测量结果,也可将数据转存到U盘中

输出接口

RS 232接口,可接微型打印机打印测量结果,也可接PC机送出测量结果和实时分析结果;

mini B型USB接口。符合USB1.1,兼容USB2.0,可读出测量结果到PC机,也可通过此接口将仪器内的数据转存到U盘中

工作电源

6节LR 6 碱性电池或可充电电池,可连续使用12小时以上,也可使用5V外接电源,,电流不大于150 mA

尺寸

260 × 90 × 38 (mm)

质量

0.5

0.5 kg

主机:0.5,加速度传感器:0.55

工作环境

工作温度:-10 ℃~50 ℃,相对湿度:25 % ~90 %
