多通道声学振动分析仪

产品名称:  多通道声学振动分析仪





详细信息

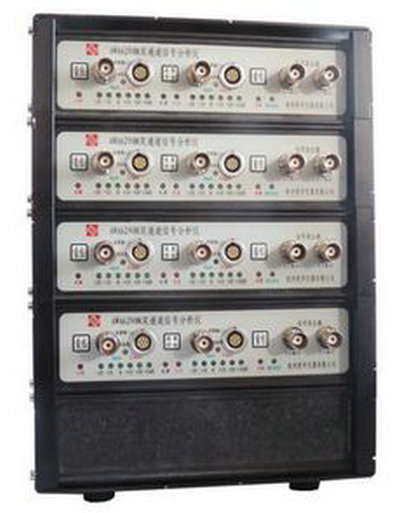

多通道声学振动分析仪AWA6290M
概述:是一种利用数字信号处理技术的便携式声学分析仪器,它采用计算机的USB接口进行数据传输和供电,使用及携带方便。可应用于噪声测量、频谱分析及建筑声学测量中。
特点:
●硬件采用模块化设计,可根据用户需要组合成2~12通道;
●可作为多通道声学振动分析系统及信号发生器使用。
●可由外部供电,也可由内部可充电锂电池供电。
主要技术性能:



声学测量

机器振动测量

输入通道数

2~12路

输入插座

X9(或LEMO)及BNC(ICP)



传感器

AWA 14423

ICP型加速度传感器,灵敏度:≈2 mV/m·s-2

满足标准

GB/T 3785.1-2010  1级



频率范围

10 Hz~20 kHz

10 Hz~10 kHz

测量范围

测量上限:137 dB(A)

本机噪声:20 dB(A)

加速度:0.1~2000 m/s2

速度:0.1~2000 mm/s

位移:1 μm~20000μm

X9(LEMO)供电

30 V,内部有1 kΩ的限流电阻



ICP供电

工作电流0,4 mA,10 mA可选,电压28 V

量程(增益)

-20 dB~+30 dB

输出通道

2路,BNC插座,内阻1 kΩ,最大输出约为2 Vp-p

采样频率和A/D位数

每通道48 kHz,16位

动态范围

大于80 dB

两通道间相位差

≤ 0.1度(20 Hz~10 kHz)

两通道间增益误差

≤ 0.2 dB(20 Hz~10 kHz)

极化电压

0 V及28 V(选用LEMO插座时为200 V)



信号发生器

输出正弦波、白噪声、粉红噪声、扫频正弦波、猝发音等(软件另配)。

电源供电

外接 5 V电源或USB接口电源

外形尺寸(H×W×D,mm)

165×46×150 / 每2路

质量(kg)

0.8 / 每2路

工作温度范围

-10 ℃~+50 ℃

附件(另配)

传声器,AWA14601或AWA 14604前置级,

加速度传感器

选用软件

1)1/1和1/3 OCT分析功能

  • 总值分析功能
  • 时域波形分析功能:可将信号以时域波形的形式显示,也能够将记录的声音文件读入并且进行分析

4)记录功能:可以将A/D采样结果用WAV格式保存到文件中

1)频谱分析软件包:FFT分析、1/3OCT分析

2)数据采集测量软件包

3)机器振动测量软件包

注:用户可单独选用前置级供电器。型号为AWA6290M-1,也可选用前置级供电器及程控放大器,型号为AWA6290M-2,免费提供硬件控制动态链接库。
